ОДНОСТУПЕНЧАТЫЕ ГАЗОВЫЕ ТУРБОКОМПРЕССОРЫ ТГ-65-1,06М1-В1, ТГ-150-1,12М1-В1
Наименование одноступенчатых газовых турбокомпрессоров |
При испытании на воздухе |
Двигатель |
Масса и габариты с двигателем |
Производ.
Q, м³/мин |
Давление Рк,
кгс/см² |
Потребляемая
мощность N, кВт |
Тип |
N, кВт |
Масса, кг |
Масса, кг |
А, мм |
Ж, мм |
К, мм |
Турбокомпрессор ТГ-65-1,06М1-В1 |
67 |
1,13 |
21 |
В180М2 |
30 |
385 |
1090 |
1840 |
1255 |
1525 |
Турбокомпрессор ТГ-150-1,12М1-В1 |
200 |
1,14 |
57 |
2В-250S2 |
75 |
535 |
1495 |
2160 |
1440 |
1650 |

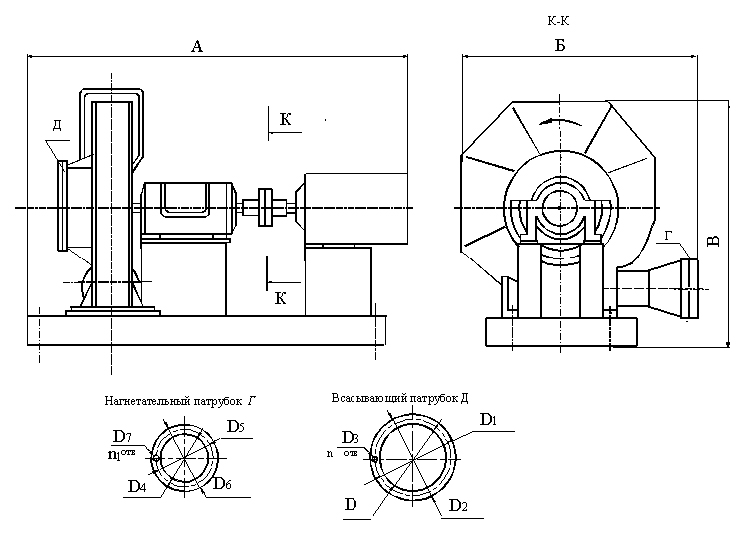

Размеры в мм
Наименование одноступенчатых газовых турбокомпрессоров |
D |
D1 |
D2 |
D3 |
n |
D4 |
D5 |
D6 |
D7 |
n1 |
Турбокомпрессор ТГ-65-1,06М1-В1 |
310 |
395 |
435 |
22 |
12 |
200 |
280 |
315 |
18 |
8 |
Турбокомпрессор ТГ-150-1,12М1В1 |
400 |
495 |
535 |
22 |
16 |
300 |
395 |
435 |
22 |
12 |
1. Направление вращения правое – если смотреть со стороны электродвигателя.
2. Основные параметры турбокомпрессоров при испытании на воздухе по условиям всасывания Рн = 1,0 кгс/кв.см ; tн = 20 °С.
3. Корпус, крышка всасывания, колеса турбокомпрессоров изготавливаются из коррозионностойкой стали 08Х22Н6Т и 12X18Н10Т.
